Pourquoi les panneaux extérieurs Lv et Mv Vcb 11kv sont-ils le meilleur choix pour une distribution d'énergie fiable

En tant que fabricant professionnel d'équipements de distribution d'énergie,Consooffre des performances élevéesPanneaux extérieurs 11kv Lv et Mv Vcbconçu pour les projets industriels, utilitaires, commerciaux et d’infrastructure. Conçus avec la technologie des disjoncteurs à vide, ces panneaux d'appareillage extérieurs offrent une excellente isolation, commutation sûre, longue durée de vie et fonctionnement fiable même dans des conditions environnementales difficiles.

La sélection du bon appareillage extérieur est essentielle pour garantir la sécurité, l’efficacité et la stabilité des systèmes électriques modernes. Cet article explique le fonctionnement des panneaux extérieurs 11kv Lv et Mv Vcb, leurs principaux avantages, les spécifications techniques, applications, conseils de sélection, recommandations d'entretien et pourquoi ils sont devenus l'un des appareils moyenne tension préférés solutions dans le monde entier. Que vous conceviez un nouveau réseau électrique ou modernisiez un système existant, ce guide fournit des informations pratiques aux ingénieurs, aux entrepreneurs et aux professionnels des achats.

Contenu

• Que sont les panneaux extérieurs 11kv Lv et Mv Vcb ?
• Pourquoi les panneaux de disjoncteurs sous vide sont-ils si populaires ?
• Principaux composants des panneaux VCB extérieurs
• Comparaison des spécifications techniques
• Applications typiques
• Comment choisir le bon panneau
• Meilleures pratiques de maintenance
• Foire aux questions
• Conclusion

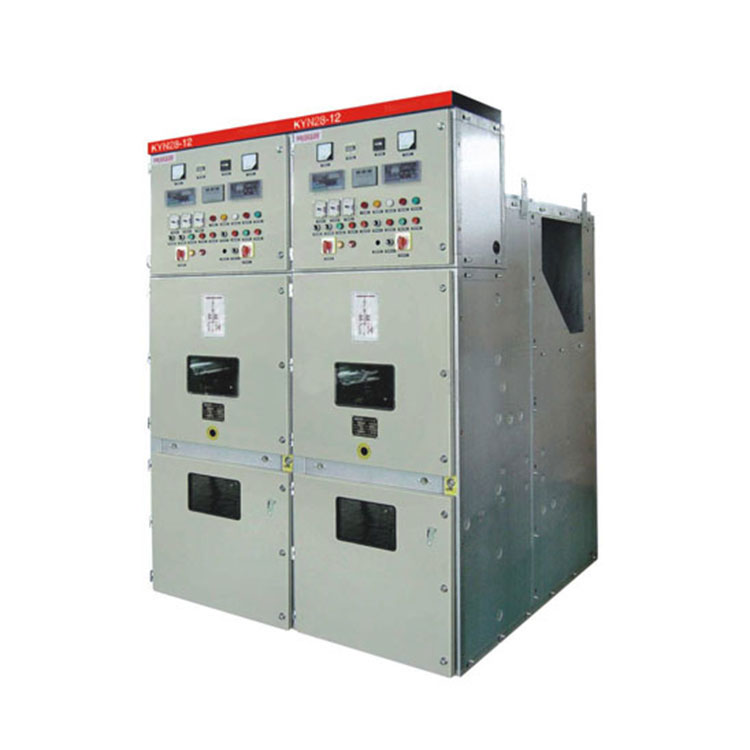

Que sont les panneaux extérieurs 11kv Lv et Mv Vcb ?

Un panneau extérieur Lv et Mv Vcb 11kv est une solution complète de distribution d'énergie moyenne tension équipée d'un Disjoncteur à vide (VCB) conçu pour une installation en extérieur. Ces panneaux contrôlent, isolent et protègent en toute sécurité des départs électriques fonctionnant à environ 11kV tout en intégrant des circuits de contrôle basse tension pour la surveillance, protection, communication et automatisation.

Contrairement aux disjoncteurs traditionnels à huile ou à air, les disjoncteurs à vide éteignent les arcs électriques à l'intérieur de manière étanche. ampoules à vide. Comme il n'y a pratiquement pas de gaz à l'intérieur de l'interrupteur, l'arc électrique disparaît rapidement, ce qui se traduit par d'excellentes performances de commutation, des exigences de maintenance minimales et une durée de vie nettement plus longue.

Les panneaux VCB extérieurs modernes sont fabriqués à partir de boîtiers en acier galvanisé ou en acier inoxydable résistant aux intempéries. construction qui protège les composants électriques internes de la pluie, de l'humidité, de la poussière, des rayons UV, des insectes, et des conditions environnementales sévères. De nombreuses conceptions sont conformes aux normes CEI et peuvent fonctionner de manière fiable une large plage de température.

Pourquoi les panneaux de disjoncteurs sous vide sont-ils si populaires ?

Les services publics d'électricité et les installations industrielles préfèrent de plus en plus la technologie des disjoncteurs à vide car elle combine une sécurité de fonctionnement élevée avec une fiabilité à long terme exceptionnelle. À mesure que les infrastructures électriques deviennent plus intelligentes, l'équipement doit fournir une protection constante tout en réduisant les coûts de maintenance et en minimisant les temps d'arrêt.

Performances de sécurité supérieures

Les ampoules sous vide éliminent efficacement les risques d’arc électrique par rapport à de nombreuses technologies d’interruption plus anciennes. La chambre à vide scellée empêche la combustion et réduit considérablement les risques d'incendie, ce qui rend ces panneaux adaptés à installations critiques nécessitant une sécurité opérationnelle élevée.

Longue durée de vie mécanique

Un VCB de haute qualité peut effectuer des dizaines de milliers d'opérations de commutation avec une usure minimale. Cette durabilité diminue fréquence de maintenance et réduit le coût global du cycle de vie des installations électriques.

Excellente protection de l'environnement

Contrairement aux disjoncteurs à huile, la technologie du vide ne nécessite pas d'huile isolante qui pourrait s'écouler dans l'environnement. Il évite également la manipulation et le remplacement réguliers associés aux équipements remplis d'huile, favorisant ainsi le nettoyage et bien plus encore. distribution d’énergie durable.

Isolation fiable des défauts

Lorsque des défauts tels que des surcharges ou des courts-circuits se produisent, le disjoncteur déconnecte rapidement le départ concerné, prévenir les dommages aux transformateurs, moteurs, câbles et autres actifs électriques coûteux tout en maintenant stabilité du système.

Adapté à l'intégration du réseau intelligent

Les panneaux VCB extérieurs modernes peuvent intégrer des relais de protection intelligents, des modules de communication SCADA, systèmes de surveillance à distance, indicateurs de défauts et appareils de mesure numériques, permettant une maintenance prédictive et gestion du réseau en temps réel.

Principaux composants des panneaux VCB extérieurs

Comprendre la structure interne d'un panneau VCB extérieur aide les ingénieurs à évaluer la qualité de l'équipement et sa fiabilité à long terme. Bien que les configurations puissent varier en fonction des exigences du projet, la plupart des panneaux VCB extérieurs BT et MT 11 kV partagent plusieurs composants essentiels qui fonctionnent ensemble pour garantir une distribution d'énergie sûre et efficace.

Disjoncteur à vide

Le disjoncteur à vide est le cœur du panneau. Il interrompt le courant de charge normal et le courant de défaut en éteignant l'arc électrique à l'intérieur d'une ampoule à vide scellée. Par rapport aux technologies d'interruption conventionnelles, les casse-vide offrent une commutation plus rapide, une récupération diélectrique plus élevée et des besoins de maintenance nettement inférieurs.

Relais de protection

Les relais de protection numériques surveillent en permanence les conditions de tension, de courant, de fréquence et de défaut. Lorsque des anomalies telles qu'une surcharge, un court-circuit ou un défaut à la terre se produisent, le relais envoie immédiatement une commande de déclenchement au disjoncteur, protégeant ainsi les transformateurs, les câbles, les générateurs et les équipements en aval.

Transformateurs de courant et de tension

Les TC et TT fournissent des mesures électriques précises pour la mesure, la protection et la surveillance. Ces dispositifs permettent aux systèmes de contrôle intelligents de détecter des conditions de fonctionnement anormales avec une grande précision.

Système de jeu de barres

Des jeux de barres en cuivre ou en aluminium distribuent efficacement l'énergie électrique à l'intérieur de l'enceinte. Une conception d'isolation appropriée minimise la génération de chaleur tout en garantissant une excellente conductivité et résistance mécanique en cas de défauts.

Enceinte extérieure

Le boîtier protège les composants électriques internes contre l'humidité, la poussière, la corrosion, la lumière du soleil, les insectes et les impacts mécaniques. En fonction des environnements d'installation, les fabricants peuvent fournir des armoires en acier galvanisé ou en acier inoxydable avec une protection IP.

Unité de contrôle et de surveillance

Les appareillages extérieurs modernes comprennent souvent des systèmes de surveillance intelligents prenant en charge les fonctions SCADA, Modbus, CEI 61850 et de communication à distance. Les opérateurs peuvent surveiller l'état de l'équipement, recevoir des alarmes et effectuer des diagnostics à distance sans se rendre sur le site d'installation.

Comparaison des spécifications techniques

Le tableau suivant résume les paramètres techniques courants des panneaux VCB extérieurs BT et MT 11 kV typiques. Les spécifications réelles peuvent varier en fonction des exigences du projet et des configurations personnalisées.

Applications typiques

La flexibilité et la durabilité des panneaux VCB extérieurs de 11 kV les rendent adaptés à une grande variété d'industries et de projets de services publics. Leur capacité à fonctionner de manière fiable dans des environnements extérieurs difficiles en a fait l’une des solutions de commutation moyenne tension les plus largement adoptées au monde.

• Centrales de production d'électricité
• Sous-stations électriques
• Projets d'énergie renouvelable, notamment des parcs solaires et éoliens
• Installations de fabrication industrielle
• Opérations minières
• Sites de production de pétrole et de gaz
• Systèmes de distribution électrique municipaux
• Complexes commerciaux
• Infrastructures de transport
• Datacenters nécessitant une distribution moyenne tension stable

Pour les applications d'énergie renouvelable, les panneaux VCB extérieurs jouent un rôle important dans la protection des transformateurs et des circuits d'alimentation tout en permettant une intégration sûre avec le réseau électrique public. Les systèmes de protection intelligents améliorent également la visibilité opérationnelle grâce à des plateformes de surveillance à distance.

Comment choisir le bon panneau VCB extérieur 11 kV

Le choix du panneau approprié nécessite une évaluation minutieuse des exigences techniques et des conditions de fonctionnement. La sélection d'un équipement uniquement en fonction du prix peut augmenter les coûts de maintenance à long terme ou réduire la fiabilité du système.

1. Déterminez le courant nominal et le pouvoir de coupure requis.
2. Évaluer les conditions environnementalestels que l'humidité, le brouillard salin, la poussière, l'altitude et la température.
3. Sélectionnez la protection du boîtier appropriéeselon l'environnement d'installation.
4. Confirmer la conformité aux normes CEIet les réglementations électriques locales.
5. Envisager une expansion futureen choisissant des conceptions de panneaux modulaires.
6. Vérifier les fonctions de communication intelligentessi l'intégration SCADA est requise.
7. Choisissez un fabricant expérimentécapable de fournir une assistance technique, des rapports de test et un service après-vente.

Meilleures pratiques de maintenance

Bien que les disjoncteurs à vide nécessitent considérablement moins d'entretien que les alternatives à bain d'huile, les inspections de routine restent essentielles pour garantir une fiabilité maximale tout au long du cycle de vie de l'équipement.

• Inspectez régulièrement les joints du boîtier.
• Nettoyer la poussière et les contaminants des surfaces isolantes.
• Vérifiez les connexions électriques pour toute surchauffe.
• Vérifiez périodiquement les paramètres du relais de protection.
• Effectuez des tests de résistance d’isolation pendant la maintenance programmée.
• Actionnez le disjoncteur mécaniquement pour vérifier le bon mouvement.
• Surveillez les données d’exploitation à l’aide de systèmes de surveillance intelligents.

Le respect des calendriers de maintenance préventive réduit considérablement les pannes inattendues tout en prolongeant la durée de vie des équipements. De nombreux services publics combinent désormais des inspections de routine avec des technologies de maintenance prédictive qui analysent les données opérationnelles pour identifier les pannes potentielles avant qu'elles ne surviennent.

Foire aux questions

Conclusion

Alors que les systèmes électriques continuent d’évoluer vers plus d’intelligence, d’efficacité et de durabilité,Panneaux extérieurs BT et MT VCB 11kVsont devenus une solution fiable pour la distribution d’énergie moyenne tension. Leurs performances de commutation exceptionnelles, leur fiabilité exceptionnelle, leurs faibles besoins de maintenance et leur compatibilité avec les technologies d'automatisation modernes en font un excellent investissement pour les services publics, les installations industrielles, les projets d'énergie renouvelable et les infrastructures commerciales.

Soutenu par une expertise professionnelle en ingénierie,Consos'engage à fournir des solutions d'appareillage de commutation moyenne tension extérieures fiables qui répondent aux diverses exigences des projets. Que vous ayez besoin d'une configuration standard ou d'un système de distribution d'énergie entièrement personnalisé, notre équipe expérimentée est prête à vous fournir des conseils techniques, des recommandations de produits et une assistance complète tout au long de votre projet.Contactez-nousaujourd'hui pour discuter de votre application et découvrir comment nos panneaux VCB extérieurs BT et MT fiables de 11 kV peuvent aider à améliorer la sécurité, l'efficacité et les performances à long terme de votre réseau électrique.
