A Transformateur monté sur poteauest souvent choisi lorsque les services publics, les entrepreneurs, les parcs industriels, les projets d'électrification rurale et les promoteurs commerciaux ont besoin d'un moyen compact et pratique pour réduire l'alimentation moyenne tension à proximité du point d'utilisation final. Au lieu de construire une grande salle de transformation au niveau du sol ou une sous-station complète pour chaque petite zone de charge, une unité montée sur poteau peut être installée sur un poteau électrique, à proximité des lignes de distribution aériennes et des utilisateurs finaux. Cet article explique comment il aide à résoudre des problèmes courants tels que l'espace d'installation limité, la tension rurale instable, les longs itinéraires de livraison, les problèmes de sécurité, l'accès à la maintenance, le contrôle des coûts des équipements et l'incertitude des spécifications lors de l'approvisionnement.
Table des matières
- Aperçu de l'article
- Pourquoi les projets de distribution ont-ils du mal à choisir le bon transformateur ?
- À quoi sert un transformateur monté sur poteau ?
- Où un transformateur monté sur poteau apporte-t-il le plus de valeur ?
- Comment les acheteurs doivent-ils sélectionner la bonne configuration technique ?
- Comment se compare-t-il aux autres solutions de distribution ?
- Comment peut-il réduire les problèmes réels du projet ?
- Quels détails de qualité doivent être vérifiés avant l’achat ?
- Comment les équipes de maintenance peuvent-elles prolonger la durée de vie ?
- Pourquoi l'expérience des fournisseurs est-elle importante ?
- FAQ
- Conclusion
Aperçu de l'article
- Identifiez les principaux défis de distribution auxquels sont confrontés les réseaux ruraux, les petites villes, les fermes, les ateliers et les zones commerciales légères.
- Expliquer le rôle de travail d'unTransformateur monté sur poteauen abaissant la tension pour une utilisation pratique.
- Comparez les unités montées sur poteau avec les transformateurs montés sur socle et les petites sous-stations au sol.
- Fournissez un guide de sélection pratique couvrant la capacité, le rapport de tension, le type de phase, la méthode de refroidissement, les accessoires de protection et l'environnement d'installation.
- Décrivez les contrôles de qualité que les acheteurs doivent demander avant l'expédition.
- Montrez comment un fabricant professionnel peut prendre en charge un approvisionnement, une personnalisation, des tests et une communication après-vente stables.
Pourquoi les projets de distribution ont-ils du mal à choisir le bon transformateur ?
De nombreux projets de distribution d’électricité n’échouent pas parce que le plan de réseau est erroné. Ils échouent parce que la solution finale de réduction n’est pas adaptée au site réel. Un village peut avoir besoin d’une électricité fiable pour alimenter ses maisons, ses pompes, ses magasins, son éclairage public et ses petits ateliers, mais il se peut qu’il ne dispose pas de suffisamment d’espace au sol pour une salle de transformateurs. Une ferme peut avoir besoin d’une alimentation électrique stable pour son équipement d’irrigation, mais les points de charge peuvent être éloignés les uns des autres. Une zone d'expansion résidentielle peut être reliée par des lignes aériennes, mais le budget peut ne pas suffire à financer une station de distribution complète au niveau du sol.
Ces situations créent sans cesse les mêmes frustrations : chutes de tension en bout de ligne, travaux de génie civil coûteux, longs délais d'installation, accès difficile pour la maintenance et incertitude quant à la capacité de l'équipement sélectionné à gérer les conditions de service extérieures. Pour les entrepreneurs et les acheteurs de services publics, un autre problème est le risque lié aux spécifications. Si la capacité du transformateur, le rapport de tension, le niveau d'isolation ou le dispositif de protection sélectionnés ne conviennent pas, le projet peut être confronté à des retards, à des retouches ou à des pertes à long terme plus élevées.
A Transformateur monté sur poteauest conçu pour résoudre ces problèmes pratiques de manière directe. Il ne s’agit pas de remplacer tous les types de transformateurs. Au lieu de cela, il répond à un objectif clair : ramener l’énergie moyenne tension à un niveau basse tension utilisable à proximité de la charge, en particulier là où des réseaux de distribution aériens sont déjà en place.
À quoi sert un transformateur monté sur poteau ?

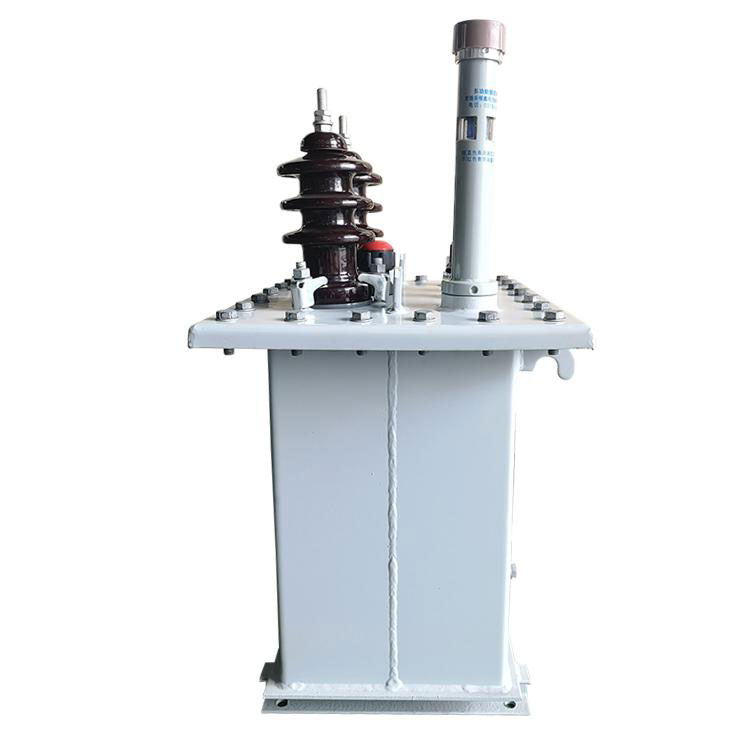

A Transformateur monté sur poteauest un transformateur de distribution extérieur installé sur un poteau électrique ou une structure de poteau. Sa tâche principale est de réduire l'électricité moyenne tension des lignes de distribution aériennes à une tension plus basse adaptée aux maisons, aux petites entreprises, aux fermes, aux systèmes d'éclairage public et aux charges industrielles légères. Dans de nombreux projets, il devient le dernier lien important entre le réseau de distribution et l'utilisateur final.
Le transformateur est généralement immergé dans l’huile, ce qui signifie que l’huile du transformateur est utilisée pour l’isolation et la dissipation thermique. Selon le projet, il peut être monophasé ou triphasé. Les unités monophasées sont courantes dans les zones résidentielles rurales, les petites fermes et les charges légères. Les unités triphasées sont plus adaptées aux installations commerciales, aux ateliers, aux pompes d'irrigation et aux zones où les charges moteur sont plus exigeantes.
Le plus gros avantage est qu’il peut être monté au-dessus du niveau du sol. Cela permet d'économiser des terres, de réduire les travaux de génie civil et de maintenir l'équipement à l'écart de certains risques au niveau du sol tels que les inondations, les chocs accidentels ou les contacts non autorisés. Pour les itinéraires de distribution qui utilisent déjà des lignes aériennes, ce style d'installation est souvent pratique et économique.
Où un transformateur monté sur poteau apporte-t-il le plus de valeur ?
A Transformateur monté sur poteauest particulièrement utile dans les endroits où la demande de puissance est réelle, mais où les conditions du site ne sont pas adaptées aux équipements au sol encombrants. Les acheteurs choisissent souvent ce type de transformateur pour les zones où la charge est dispersée, l'espace d'installation est limité ou le calendrier du projet nécessite un déploiement rapide.
- Électrification rurale :Il contribue à alimenter en électricité les villages, les maisons, les fermes et les communautés isolées reliés par des lignes aériennes.
- Projets agricoles :Il peut prendre en charge les pompes d'irrigation, les équipements de transformation des céréales, les fermes avicoles, les serres et les systèmes d'approvisionnement en eau.
- Petites surfaces commerciales :Il peut desservir des magasins, des installations en bordure de route, des entrepôts, des stations-service et des regroupements de petites entreprises.
- Extensions résidentielles :Il constitue un point de descente pratique pour les nouvelles zones d'habitation où des réseaux aériens sont utilisés.
- Projets temporaires ou mis en scène :Cela peut être utile lorsqu’un site a besoin d’électricité avant que des infrastructures plus importantes ne soient terminées.
- Charges de bord industrielles :Il peut prendre en charge de petits ateliers, des pompes, des moteurs, des éclairages et des équipements auxiliaires éloignés de l'usine principale.
Dans chacune de ces applications, la valeur n’est pas seulement le transformateur lui-même. La véritable valeur réside dans la combinaison d’une installation compacte, de moindres exigences en matière de travaux de génie civil, d’une connexion plus facile aux lignes aériennes et d’un accès clair pour les équipes de maintenance.
Comment les acheteurs doivent-ils sélectionner la bonne configuration technique ?
Choisir unTransformateur monté sur poteaune devrait jamais être réduit à sa seule capacité. Une unité de 50 kVA et une unité de 500 kVA peuvent toutes deux être appelées transformateurs montés sur poteau, mais leurs rôles dans le projet peuvent être complètement différents. Un processus de sélection minutieux doit commencer par la demande de charge réelle, le niveau de tension, l'environnement d'installation, les exigences des services publics et l'expansion future attendue.
| Point de sélection | Ce que les acheteurs devraient vérifier | Pourquoi c'est important |
|---|---|---|
| Capacité nominale | Faites correspondre la valeur nominale en kVA avec la charge actuelle et une croissance future raisonnable. | Un sous-dimensionnement entraîne un risque de surcharge, tandis qu'un surdimensionnement peut augmenter les coûts et les pertes à vide. |
| Rapport de tension | Confirmez la tension primaire et secondaire, telle que l'entrée moyenne tension et la sortie basse tension. | Un mauvais rapport de tension peut retarder l’installation et créer des problèmes de compatibilité avec le réseau local. |
| Type de phases | Choisissez monophasé ou triphasé selon le profil de charge. | Les charges moteur, les pompes et les équipements commerciaux peuvent nécessiter une alimentation triphasée. |
| Niveau d'isolation | Vérifiez les normes du réseau local, l’altitude, l’exposition à la foudre et les exigences de protection. | Les transformateurs extérieurs doivent résister aux contraintes électriques et aux conditions environnementales. |
| Méthode de refroidissement | Confirmez la conception immergée dans l’huile, la structure du réservoir et la disposition de dissipation thermique. | De bonnes performances thermiques permettent un fonctionnement stable et une durée de vie plus longue. |
| Accessoires | Pensez aux parafoudres, aux fusibles découpés, aux bagues, aux supports et aux pièces de mise à la terre. | Des accessoires appropriés améliorent la sécurité, la protection et l’efficacité de l’installation. |
| Essai | Demandez des rapports de tests de routine avant la livraison. | Les tests en usine contribuent à réduire les risques de mise en service et confirment les performances de base. |
Un fournisseur fiable doit être en mesure de discuter clairement de ces détails. Lorsque les acheteurs ne reçoivent qu’un simple prix sans confirmation technique, le faible coût apparent peut devenir coûteux par la suite. Le bon transformateur doit correspondre à la conception électrique, aux habitudes d'installation locales, à la méthode de protection et à la capacité de maintenance pratique du propriétaire du projet.
Comment se compare-t-il aux autres solutions de distribution ?
Une unité montée sur poteau n'est pas la seule option pour les projets de distribution. Les acheteurs peuvent également envisager des transformateurs montés sur socle, des sous-stations compactes ou des salles de transformation intérieures. Le meilleur choix dépend des conditions du site, des exigences de sécurité, du budget et de la structure du réseau.
| Solution | Principal avantage | Limite typique | Meilleur ajustement |
|---|---|---|---|
| Transformateur monté sur poteau | Économise de l'espace au sol et se connecte facilement aux lignes aériennes. | La capacité et la structure d'installation doivent correspondre à la résistance des poteaux et aux règles locales. | Réseaux ruraux, fermes, petites communautés, voies de distribution aériennes. |
| Transformateur monté sur socle | Installation soignée au rez-de-chaussée avec structure fermée. | Nécessite un terrain approprié, des fondations et une protection contre les inondations ou les impacts. | Communautés urbaines, bâtiments commerciaux, réseaux de câbles souterrains. |
| Sous-station compacte | Intègre le transformateur, l'appareillage de commutation et la distribution basse tension. | Coût initial plus élevé et empreinte d’installation plus importante. | Parcs industriels, complexes commerciaux, grands nœuds de distribution. |
| Salle de transformateur intérieure | Forte protection contre les intempéries et intégration facile aux systèmes du bâtiment. | Nécessite un espace de construction, une ventilation, une conception de sécurité incendie et des travaux de construction. | Usines, immeubles de grande hauteur, grandes installations. |
Pour les projets de lignes aériennes, unTransformateur monté sur poteauoffre souvent un juste équilibre entre le coût, la vitesse d’installation et la praticité du service. Cela évite des constructions inutiles tout en donnant au projet un point de descente fiable proche de la charge.
Comment peut-il réduire les problèmes réels du projet ?
Les équipes d'approvisionnement recherchent rarement un transformateur uniquement parce qu'elles aiment le nom du produit. Ils essaient généralement de résoudre la pression du terrain. Le projet est peut-être en retard. Le budget risque d'être serré. L'équipe d'installation ne dispose peut-être pas de suffisamment d'espace au sol. Le réseau local pourrait nécessiter une expansion rapide. Un adaptéTransformateur monté sur poteaupeut réduire ces problèmes de plusieurs manières pratiques.
- Moins de construction civile :Puisque le transformateur est monté sur un poteau, le projet peut réduire les travaux de fondation par rapport à de nombreuses solutions au niveau du sol.
- Déploiement de site plus rapide :Pour les voies de distribution aériennes, le raccordement et l’installation peuvent être plus directs lorsque la conception est correctement préparée.
- Meilleure utilisation de terres limitées :Les bords de routes rurales, les fermes et les petites communautés peuvent ne pas disposer d'espace pour une salle de transformation ou une zone d'équipement clôturée.
- Prise en charge de tension plus proche :L'installation du transformateur plus près de la charge peut aider à réduire la longue distance entre les lignes basse tension et à améliorer la stabilité de la fourniture d'énergie.
- Visibilité claire sur la maintenance :Les équipes de maintenance peuvent inspecter visuellement le transformateur, les traversées, l'indicateur de niveau d'huile et les accessoires externes lors des patrouilles de routine.
- Correspondance de projet flexible :Différentes capacités et rapports de tension peuvent être sélectionnés pour différents points de charge au lieu d'imposer une solution surdimensionnée pour chaque zone.
Ces avantages sont particulièrement importants dans les zones où les propriétaires de projets ont besoin d’une énergie fiable mais ne peuvent pas se permettre une infrastructure complexe. En ce sens, le transformateur n’est pas qu’un simple équipement électrique. C'est une réponse pratique aux limites du terrain.
Quels détails de qualité doivent être vérifiés avant l’achat ?
Un prix d’achat bas peut être attrayant, mais les acheteurs de transformateurs devraient regarder au-delà du chiffre indiqué sur le devis. Les équipements de distribution extérieure sont confrontés à la chaleur, à la pluie, à la poussière, au vent, à la foudre, aux variations de charge et à de longues heures de fonctionnement. Le contrôle qualité doit commencer avant la confirmation de la commande.
Liste de contrôle pré-achat recommandée :
- Confirmez la capacité nominale, le rapport de tension, la fréquence, le type de phase et la plage de prises.
- Vérifiez les normes applicables demandées par le projet ou la société de services publics.
- Renseignez-vous sur le matériau d'enroulement, la conception du noyau, la qualité de l'huile, l'étanchéité du réservoir et le traitement anticorrosion.
- Vérifiez si les accessoires tels que les parasurtenseurs, les fusibles découpés, les supports de montage et les bagues sont inclus.
- Demandez des informations sur les tests de routine en usine, notamment la résistance d'isolement, la tenue à la tension, le test de rapport, la résistance des enroulements et l'inspection des fuites d'huile.
- Revoir la méthode d'emballage pour les projets d'exportation, en particulier lorsque l'itinéraire comprend un transport maritime ou un long transport intérieur.
- Discutez des pièces de rechange, des dessins, des étiquettes et des conseils d'installation avant l'expédition.
Conso Électrique Science et Technologie Co., Ltd. est mentionnée dans le contexte de la fabrication de transformateurs montés sur poteau car les acheteurs ont souvent besoin de plus qu'un catalogue. Ils ont besoin d'une communication technique, d'une capacité de production, d'une discipline de test et de la capacité à répondre à des exigences personnalisées. Lorsqu'un projet implique différentes capacités, rapports de tension spéciaux, emballages d'exportation ou documents d'appel d'offres de services publics, une coopération technique claire peut éviter des malentendus coûteux.
Comment les équipes de maintenance peuvent-elles prolonger la durée de vie ?
Même un bien faitTransformateur monté sur poteaua besoin d’un bon entretien. Les conditions de service en extérieur peuvent changer avec le temps, et de petits problèmes peuvent se transformer en pannes plus importantes s'ils sont ignorés. Un simple plan d'inspection peut aider les équipes de maintenance à protéger à la fois le transformateur et le réseau de distribution au sens large.
- Inspectez le niveau d’huile et les signes de fuite :Les taches d'huile, un niveau d'huile bas ou une apparence anormale du réservoir doivent être vérifiés rapidement car l'isolation et le refroidissement dépendent de l'état stable de l'huile.
- Vérifiez les bagues et les bornes :Des fissures, de la pollution, du jeu ou des marques de surchauffe autour des traversées peuvent indiquer une contrainte électrique ou une mauvaise connexion.
- Respecter la température de fonctionnement :Une chaleur inhabituelle peut provenir d'une surcharge, d'un mauvais contact, d'une huile vieillissante ou d'un blocage environnemental autour de la zone d'installation.
- Examinez la croissance de la charge :Un transformateur qui fonctionnait bien il y a cinq ans peut devenir surchargé après l'ajout de nouvelles maisons, pompes, magasins ou machines.
- Gardez les dispositifs de protection coordonnés :Les parafoudres, les fusibles et les dispositifs de mise à la terre doivent être inspectés conformément aux règles de maintenance locales.
- Enregistrer l'historique de maintenance :De bons dossiers aident à identifier les problèmes récurrents et soutiennent la planification des remplacements futurs.
L'entretien ne doit pas être considéré comme un fardeau. C'est un outil de contrôle des coûts. Un transformateur inspecté régulièrement est plus susceptible de fournir un service stable, d'éviter les pannes soudaines et de protéger les utilisateurs en aval contre les interruptions de courant inutiles.
Pourquoi l'expérience des fournisseurs est-elle importante ?
Un projet de transformateur implique bien plus que la fabrication. Cela comprend la discussion technique, la confirmation des dessins, la préparation des matériaux, la planification de la production, les tests, l'emballage, la livraison et la communication après-vente. Si une partie de cette chaîne est faible, les acheteurs peuvent être confrontés à des retards ou à des incertitudes.
L'expérience des fournisseurs devient particulièrement importante pour les acheteurs internationaux. Différents pays et régions peuvent utiliser différents systèmes de tension, habitudes d'installation, exigences d'étiquetage, accessoires de protection et normes de documentation. Un fournisseur qui comprend la personnalisation peut aider les acheteurs à traduire les exigences du projet en spécifications de produit réalisables.
Conso Électrique Science et Technologie Co., Ltd.peut être envisagé par les acheteurs qui comparent les options de transformateurs montés sur poteau pour les projets de distribution, l'électrification rurale, les charges commerciales et les achats liés aux services publics. La clé est de communiquer clairement les conditions du projet : taille de la charge, niveau de tension, fréquence, altitude d'installation, climat, accessoires requis, attentes en matière de tests et calendrier de livraison. Avec suffisamment d’informations, le fabricant peut recommander une configuration plus adaptée au lieu de proposer une unité générique qui pourrait ne pas convenir au site.
FAQ
La capacité doit être sélectionnée en fonction de la charge connectée réelle, du type de charge, du facteur de simultanéité et du plan d'expansion futur. Pour les petites charges résidentielles ou agricoles, des valeurs nominales kVA inférieures peuvent convenir. Pour les ateliers, les pompes ou les utilisateurs commerciaux, une cote plus élevée peut être requise. Il est préférable de fournir une liste de chargement au fournisseur avant de confirmer le modèle.
Les unités monophasées sont couramment utilisées pour les petites charges résidentielles et rurales. Les unités triphasées conviennent mieux aux charges de moteur, aux pompes, aux ateliers et aux installations commerciales qui ont besoin d'une alimentation triphasée équilibrée. Le bon choix dépend du réseau de distribution local et des équipements connectés au transformateur.
Oui, il peut être conçu pour un fonctionnement en extérieur, mais les spécifications finales doivent correspondre à l'environnement local. Les acheteurs doivent confirmer le traitement anticorrosion, le niveau d'isolation, la qualité de l'étanchéité, la protection contre la foudre, les conditions d'altitude et la plage de température avant l'achat.
Les accessoires courants peuvent inclure des bagues, des supports de montage, des parafoudres, des fusibles coupés, des pièces de mise à la terre, des plaques signalétiques, des oreilles de levage, des indicateurs de niveau d'huile et d'autres composants spécifiques au projet. La liste des accessoires doit être confirmée avant le devis car elle affecte à la fois le coût et la préparation à l'installation.
Les acheteurs peuvent réduire les risques en confirmant les dessins techniques, les normes, les exigences de test, la méthode d'emballage, le calendrier de livraison et le service après-vente avant de passer la commande. Une fiche technique complète est plus fiable qu’une brève demande contenant uniquement la capacité et l’objectif de prix.
La personnalisation peut être nécessaire lorsque le projet nécessite un rapport de tension spécial, des accessoires spécifiques, des normes de services publics locales, une structure de montage unique ou une documentation d'exportation. Une communication précoce aide le fabricant à concevoir et à produire un transformateur adapté au site réel au lieu de forcer un modèle standard à se trouver dans un état inapproprié.
Conclusion
A Transformateur monté sur poteauest une solution pratique et efficace pour de nombreux projets de distribution, en particulier lorsque des lignes aériennes, un espace au sol limité, des charges dispersées et des conditions d'installation sensibles aux coûts sont impliqués. Il peut aider les services publics, les entrepreneurs, les fermes, les zones résidentielles et les petits projets commerciaux à réduire la tension à proximité du point d'utilisation tout en réduisant les constructions civiles inutiles.
Le meilleur résultat consiste à adapter le transformateur au projet au lieu de choisir uniquement en fonction du prix. La capacité, le rapport de tension, le type de phase, le niveau d'isolation, les accessoires, les tests, l'environnement d'installation et l'assistance du fournisseur influencent tous les performances à long terme. Lorsque ces détails sont traités avec soin, le transformateur peut fournir un service stable et réduire la pression de maintenance future.
