Comment l’appareillage électrique peut-il rendre la distribution d’énergie plus sûre et plus facile à gérer ?

Pourquoi l’appareillage électrique est-il plus important que ce à quoi de nombreux acheteurs s’attendent ?

Dans de nombreux projets électriques, l’appareillage électrique n’est pas la partie la plus visible du système. Les transformateurs, les câbles, les générateurs et les gros équipements de production reçoivent souvent plus d'attention car ils semblent plus « centraux » du projet. Pourtant, lorsqu'un défaut survient, lorsqu'un circuit doit être isolé ou lorsque le personnel de maintenance doit travailler en toute sécurité, l'appareillage de commutation devient l'un des équipements les plus importants du site.

L'appareillage électrique est conçu pour contrôler, protéger et déconnecter les circuits électriques. Concrètement, cela aide un système électrique à rester organisé. Il permet aux opérateurs de diviser la distribution d'énergie en sections gérables, de protéger les équipements en aval et de réduire l'impact des pannes. Sans appareillage de commutation approprié, un problème électrique peut se propager à un système plus large, provoquant des arrêts de production, des risques pour la sécurité ou des dommages coûteux aux équipements.

Pour les acheteurs, la valeur réelle de l’appareillage électrique ne se limite pas à l’armoire métallique elle-même. La valeur dépend du fait que la structure de l'armoire, les disjoncteurs, la disposition des jeux de barres, les dispositifs de protection, les départs et arrivées, la conception du verrouillage et l'accès pour la maintenance correspondent au projet réel. Une armoire qui semble acceptable sur papier peut néanmoins créer des problèmes si elle ne correspond pas à l'aménagement du site, aux conditions de charge, aux habitudes d'exploitation ou au plan d'expansion.

C’est pourquoi les acheteurs expérimentés ne demandent pas seulement un prix. Ils demandent si l'appareillage de commutation peut gérer le niveau de tension, le courant nominal, la capacité de court-circuit, l'environnement d'installation, la direction d'entrée des câbles, la méthode de fonctionnement et les exigences d'inspection corrects. Une armoire moins chère qui nécessite des modifications répétées après la livraison peut devenir beaucoup plus coûteuse qu'une solution soigneusement spécifiée.

À quels problèmes les acheteurs sont-ils généralement confrontés avant de choisir un appareillage électrique ?

Le premier problème courant concerne les informations incomplètes sur le projet. Un acheteur peut savoir qu'une usine a besoin de plusieurs armoires électriques, mais il se peut qu'il ne dispose pas d'un schéma unifilaire, d'une liste de charge, d'un plan d'implantation ou d'un agencement d'alimentation clairs. Dans cette situation, il devient difficile pour le fabricant de confirmer le type d’armoire, le nombre de panneaux, la configuration des composants et le schéma de protection corrects.

Le deuxième problème est la confusion entre les différentes catégories d'appareillages. L'appareillage basse tension, l'appareillage moyenne tension, l'appareillage isolé au gaz, l'appareillage isolé à l'air, les armoires débrochables, les armoires fixes et les panneaux de distribution ne sont pas des noms interchangeables. Chaque catégorie a son propre domaine d'application, sa logique structurelle, ses exigences de sécurité et son niveau de coût. Choisir le mauvais type peut affecter l’installation, le fonctionnement et la maintenance.

Le troisième problème est l’espace limité du site. Dans les installations industrielles, les bâtiments commerciaux, les sous-stations compactes, les zones minières et les projets de services publics, la salle électrique peut ne pas offrir un espace de travail généreux. Si la disposition de l'appareillage de commutation n'est pas envisagée à temps, l'acheteur peut être confronté à des problèmes de profondeur de l'armoire, de dégagement de fonctionnement avant, d'accès de maintenance arrière, de position des tranchées de câbles ou de ventilation.

Le quatrième problème est la maintenance future. Certains acheteurs se concentrent fortement sur le coût d’achat initial mais oublient que l’appareillage restera en service pendant de nombreuses années. Les équipes de maintenance ont besoin d'un accès sécurisé, d'un étiquetage clair, d'un fonctionnement mécanique fiable, de pièces de rechange adaptées et d'un moyen simple d'isoler les circuits. Une armoire difficile à inspecter peut augmenter le temps de travail et les risques opérationnels.

Le cinquième problème est la communication peu claire entre les équipes commerciales et techniques. L'équipe d'achat peut demander « Appareillage électrique » comme simple nom de produit, tandis que l'équipe d'ingénierie attend une configuration technique très spécifique. Si ces deux côtés ne s’alignent pas, l’ordre pourrait avancer avec une incertitude cachée. C’est là qu’une confirmation technique minutieuse devient essentielle.

Comment l’appareillage électrique protège-t-il un système de distribution d’énergie ?

L'appareillage électrique protège un système de distribution d'énergie en combinant les fonctions de commutation, d'isolation, de protection, de mesure et de contrôle dans un seul ensemble organisé. Lorsque le système fonctionne normalement, l'appareillage distribue l'énergie aux différentes charges. Lorsque des conditions anormales se produisent, des dispositifs de protection aident à déconnecter le circuit défectueux et réduisent le risque de dommages plus importants au système.

Dans un système moyenne tension, l'appareillage de commutation peut comprendre des disjoncteurs à vide, des transformateurs de courant, des transformateurs de tension, des relais de protection, des jeux de barres, des sectionneurs de terre et des verrouillages mécaniques. Ces composants fonctionnent ensemble pour détecter et isoler les défauts. Par exemple, si un départ subit un court-circuit, le système de protection doit réagir rapidement et ouvrir le disjoncteur avant que le défaut ne provoque des dommages plus graves.

Dans un système basse tension, l'appareillage électrique peut distribuer de l'énergie aux moteurs, à l'éclairage, aux lignes de production, aux systèmes CVC, aux pompes et aux équipements auxiliaires. Selon la conception, il peut utiliser des unités fixes ou débrochables. Les structures amovibles peuvent rendre l'inspection et le remplacement plus pratiques, car les unités fonctionnelles individuelles peuvent être isolées ou retirées avec moins de perturbations pour les autres circuits.

La sécurité ne concerne pas seulement les caractéristiques électriques. Cela dépend aussi de la structure. Une bonne conception d'appareillage de commutation prend en compte la séparation interne, la continuité de la mise à la terre, les verrouillages de porte, les poignées de commande, les compartiments de câbles, la ventilation, la distance d'isolation et une indication visuelle claire. Ces détails aident les opérateurs à comprendre l’état de l’armoire et à réduire les opérations dangereuses.

Le meilleur résultat n’est pas simplement que l’armoire passe l’inspection en usine. Le meilleur résultat est que l’appareillage reste compréhensible, utilisable et stable après l’installation. Les opérateurs doivent savoir ce que chaque départ commande, comment isoler un circuit, où inspecter les pièces clés et quelles procédures doivent être suivies avant la maintenance.

Quels facteurs doivent être vérifiés avant de passer une commande ?

Avant de commander un appareillage électrique, les acheteurs doivent ralentir et confirmer plusieurs détails pratiques. La précipitation de cette étape conduit souvent à des révisions répétées des dessins, ce qui retarde la production et l'installation.

• Niveau de tension :Confirmez si le projet nécessite un appareillage basse tension ou moyenne tension et vérifiez soigneusement la tension nominale.
• Courant nominal :Examinez le courant de charge attendu pour les circuits entrants et sortants, non seulement l'état actuel, mais également une éventuelle expansion future.
• Capacité de tenue aux courts-circuits :L'appareillage de commutation doit correspondre au niveau de défaut du système électrique.
• Structure du cabinet :Décidez si des structures fixes, amovibles, intérieures, extérieures, compactes ou personnalisées sont plus adaptées.
• Configuration des composants :Confirmez les disjoncteurs, les relais, les compteurs, les transformateurs de courant, les transformateurs de tension, les protections contre les surtensions et autres dispositifs.
• Entrée et sortie de câble :Vérifiez si le site nécessite une entrée par le haut, une entrée par le bas, un accès avant ou un accès arrière.
• Environnement d'installation :Tenez compte de l’altitude, de l’humidité, de la poussière, de la température, du risque de corrosion et de la ventilation.
• Accès maintenance :Assurez-vous que les opérateurs peuvent inspecter et entretenir l’armoire en toute sécurité après l’installation.
• Confirmation du dessin :Préparez des diagrammes unifilaires, des dessins d'implantation et des listes de chargement dans la mesure du possible.
• Tests et documentation :Demandez les dossiers d'inspection d'usine, les dessins, les manuels et les documents techniques nécessaires à l'acceptation du projet.

Pour de nombreux acheteurs, le plus difficile est de ne pas savoir de quelles informations le fabricant a besoin. Un fournisseur professionnel doit aider à organiser les questions au lieu de simplement attendre un dossier technique parfait. Ceci est particulièrement important pour les projets internationaux où les normes d'ingénierie, les habitudes de travail et les conditions du site peuvent différer d'un marché à l'autre.

Tableau de sélection de l'appareillage électrique

Comment les acheteurs peuvent-ils réduire les risques lors de la planification d’un projet ?

Un bon achat d’appareillage électrique commence avant le devis. Les acheteurs peuvent réduire les risques en traitant la première étape de communication comme un processus de confirmation technique plutôt que comme une simple demande de prix.

Une première étape utile consiste à collecter le diagramme unifilaire. Ce dessin montre comment l'énergie circule dans le système et aide le fabricant à comprendre les départs entrants, les départs, les coupleurs de bus, les points de mesure, les fonctions de protection et la répartition de la charge. Si le schéma unifilaire manque, le fournisseur pourra toujours fournir des conseils généraux, mais le devis sera moins précis.

La deuxième étape consiste à clarifier l’agencement du site. Les locaux électriques ne sont pas toujours conçus avec suffisamment d’espace pour une installation facile. La largeur, la profondeur, la hauteur de l'armoire, le dégagement de fonctionnement, l'accès arrière, l'entrée des câbles et le sens d'ouverture de la porte doivent être vérifiés au plus tôt. Une armoire techniquement correcte peut néanmoins devenir problématique si elle ne s'adapte pas à la pièce.

La troisième étape consiste à confirmer l'environnement d'exploitation. Les appareillages électriques installés dans une salle intérieure propre ont des exigences différentes de celles des équipements utilisés dans les zones minières, les régions côtières, les environnements humides, les sous-stations photovoltaïques ou les projets d'infrastructure très poussiéreux. Les détails environnementaux influencent la protection du boîtier, la ventilation, les mesures anti-condensation et le choix des matériaux.

La quatrième étape consiste à éviter de comparer des citations incomplètes. Si un devis comprend des composants haut de gamme, des tests, des dessins et une personnalisation tandis qu'un autre ne comprend qu'une armoire de base, le prix le plus bas peut ne pas représenter une meilleure valeur. Les équipes d'approvisionnement doivent demander aux fournisseurs de lister clairement la configuration afin que la comparaison soit équitable.

La cinquième étape consiste à réserver du temps pour la révision des dessins. L'appareillage électrique est souvent connecté à des transformateurs, des sous-stations, des câbles, des systèmes de contrôle et des équipements en aval. Une courte période d’examen peut éviter des erreurs coûteuses avant le début de la production. Dans de nombreux projets, une approbation minutieuse des dessins fait la différence entre une installation en douceur et des ajustements répétés sur site.

Qu'est-ce qui rend les appareillages électriques plus faciles à inspecter et à entretenir ?

Les appareillages électriques faciles à entretenir ne sont pas le fruit du hasard. Cela concerne la conception des armoires, la disposition des composants, l’étiquetage, la documentation et la planification des accès. Pour les utilisateurs, c’est important car l’appareillage de commutation n’est pas un achat unique. Il s’agit d’un équipement qui doit servir le site pendant des années d’exploitation, d’inspection, de dépannage et d’expansion éventuelle.

La conception claire des compartiments est un facteur important. Lorsque les zones fonctionnelles sont bien organisées, le personnel de maintenance peut identifier plus facilement la zone des jeux de barres, la zone des câbles, la zone des disjoncteurs, la zone de commande et la zone de comptage. Cela réduit la confusion lors de l’inspection et aide les techniciens à suivre des procédures plus sûres.

Un fonctionnement mécanique fiable est un autre facteur. Les portes, poignées, verrouillages, volets, unités amovibles et mécanismes de mise à la terre doivent fonctionner sans problème. Une armoire qui semble difficile à utiliser lors de l’inspection en usine peut devenir encore plus problématique après des années de service. Les acheteurs doivent prêter attention à ces détails au lieu de juger uniquement l’apparence extérieure.

La documentation compte également. Les dessins, schémas de câblage, manuels d'utilisation, listes de composants et dossiers d'inspection aident l'utilisateur à comprendre le système après la livraison. Ceci est particulièrement utile lorsque l'équipe de projet change ou lorsque le personnel de maintenance local doit dépanner le système des années plus tard.

La planification des pièces de rechange ne doit pas être ignorée. Pour les systèmes électriques importants, les acheteurs peuvent avoir besoin de disjoncteurs de rechange, de composants de commande, de voyants lumineux, de fusibles, de compteurs ou d'autres pièces fréquemment entretenues. Un fabricant qui peut expliquer clairement ces options aide l'acheteur à se préparer aux conditions d'exploitation réelles, et pas seulement au premier jour d'installation.

Comment un fabricant peut-il prendre de meilleures décisions d’achat ?

Un bon fabricant d’appareillages électriques ne doit pas se limiter à assembler des armoires. Le fabricant doit aider les acheteurs à traduire les exigences du projet en une solution technique claire. Cela implique de poser les bonnes questions, d'examiner les dessins, d'expliquer les différences entre les armoires, de vérifier les options de composants et d'aider l'acheteur à comprendre comment chaque décision affecte la sécurité, le coût, l'installation et la maintenance.

Conso Électrique Science et Technologie Co., Ltd. est impliquée dans la fabrication d'équipements électriques tels que des appareillages de commutation, des sous-stations, des transformateurs et des produits de distribution d'énergie associés. Pour les acheteurs qui ont besoin d’appareillage électrique, l’avantage de travailler avec une équipe axée sur la fabrication réside dans le fait que la communication technique peut être connectée plus directement à la réalité de la production.

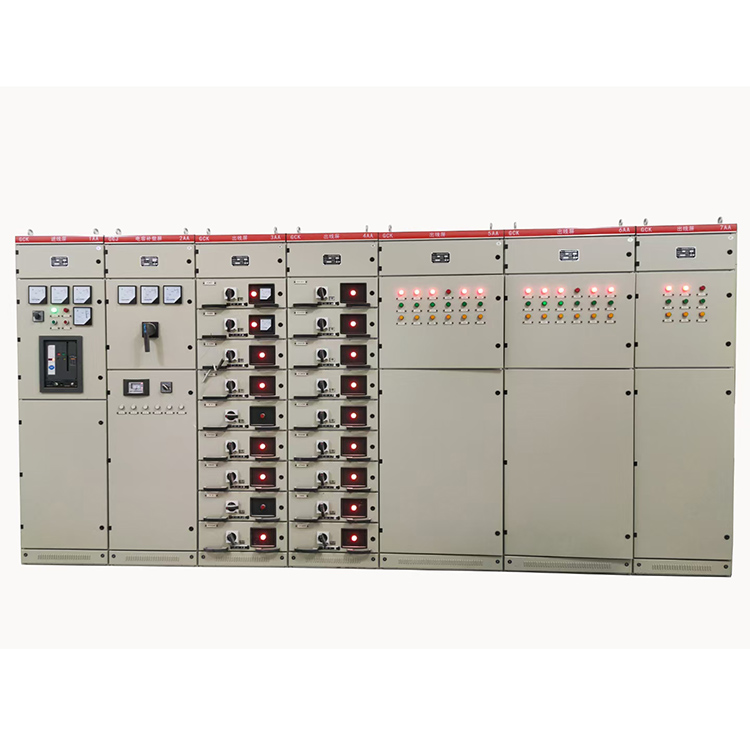

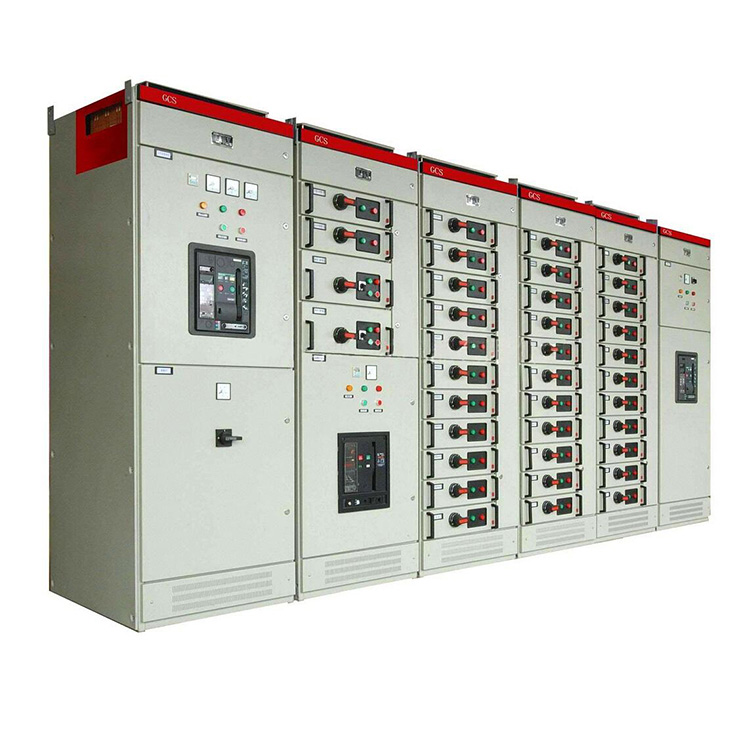

Par exemple, lorsqu'un acheteur a besoin d'un appareillage basse tension pour une sous-station compacte, la discussion ne doit pas s'arrêter au nom de l'armoire. Le fabricant doit confirmer si le projet nécessite un GGD, GCK, GCS, MNS ou une autre structure appropriée. Lorsqu'un acheteur a besoin d'un appareillage moyenne tension, le fabricant doit l'aider à examiner le niveau de tension, la configuration du disjoncteur, les exigences en matière de relais de protection et la disposition des câbles.

Un autre avantage est la personnalisation. De nombreux projets ne peuvent pas s’appuyer sur une armoire totalement standard. Le site peut nécessiter des dimensions particulières, des marques de composants spécifiques, une entrée de câble inhabituelle, des compteurs supplémentaires, un espace d'extension réservé ou une disposition particulière des départs et arrivées. Un fabricant compétent peut examiner ces détails et fournir une proposition plus pratique.

La relation fournisseur la plus solide repose sur des informations claires. Les acheteurs doivent être prêts à partager les dessins et les conditions du projet, tandis que le fabricant doit répondre par des questions organisées et des suggestions réalistes. Cette communication bidirectionnelle contribue à réduire les risques cachés et rend le processus d'achat plus calme, plus rapide et plus fiable.
