Mieux vaut savoir à l'unité principale de l'anneau entièrement remplie de gaz SF6

1. Caractéristiques principales de l'appareil de commutation isolée SF6:

Appareillage d'isolation de gaz  adopte SF6 comme principal milieu d'isolation sur l'unité principale de 10 kV à 35 kV. Dans la construction de l'urbanisation, l'unité principale de l'anneau rempli de gaz complet SF6 a les avantages de signification sur la conception compacte et modulaire. Il adopte largement sur le réseau électrique urbain, le transport ferroviaire, la nouvelle industrie de l'énergie et les entreprises industrielles.

1.1 La conception modulaire de l'appareillage de commutation isolée à gaz SF6

LeUnité principale de l'anneau SF6  a principalement C (panneau de commutateur de câble), V (panneau de disjoncteur de circuit à vide), D (panneau de connexion directe du câble), DE (connexion directe du câble avec panneau de mise à la terre), F (panneau de déconnexion à fusibles) et M (panneau de mesure).

Dans les cas réels, l'unité C et V offre le contrôle et la protection de la ligne électrique du câble d'entrée et de sortie. Outre la fonction du fonctionnement de charge, l'unité V a plus de fonction sur la coupe du courant de court-circuit et du courant de charge. L'unité M équipe de la tomodensitométrie, et le pt et le compteur d'énergie. Normalement, il a 800 mm de largeur, ce qui est le même qu'unKyn28-12. L'unité D et DE sont utilisées pour augmenter la hauteur du câble du sol vers le haut de l'unité principale du cycle SF6. De plus, l'unité F a également utilisée pour la protection d'entrée et de sortie, mais les utilisateurs du terminal préfèrent adopter l'unité V au lieu de l'unité F, car le matériel de contrôle est plus complexe.

1.2 La conception compacte de l'appareillage isolé en gaz SF6

Normalement, la dimension d'une unité C ou V est w * h * d = 371 * 1800 * 750 (mm), cependant, un panneau d'entrée ou de sortie d'un Kyn28-12 est w * h * d = 800 * 2300 * 1500 (mm). Il ne fait aucun doute que l'unité principale de SF6 Ring a plus compétitif sur la logistique et les coûts fonciers. De plus, un largeur de commutation isolée SF6 a un coût de matériau inférieur à un Kyn28-12 comme conception compacte.

2. Structurel S Cheme d'un largeur d'isolation à gaz SF6

   Dans un largeur de commutation isolée, il a principalement un réservoir de gaz SF6, un commutateur principal et un disjoncteur, un système de barre de barre, du matériel de contrôle et un système de contrôle et de protection secondaire.

   Le réservoir de gaz SF6 adopte 201 ou 304 en acier inoxydable, dont le taux de fuite annuel est inférieur à 0,1%, qui est conçu comme entièrement scellé et isolé. Il assure un service sans maintenance pendant plus de 30 ans.

   C'est similaire à unAppareillage de commutation isolée  Le fait que l'interrupteur principal et le disjoncteur dans un panneau d'entrée et de sortie consiste à interrupteur de mise à la terre, à déconnecter l'interrupteur, le disjoncteur de chargement et le disjoncteur d'aspirateur pour le contrôle et la protection des systèmes d'alimentation.

   Dans un réservoir SF6 commun, il pourrait intégrer 7 unités modulaires à la plupart d'un système de réseau électrique de 10 kV. Sinon, un câble de connexion et une bougie de câble sont nécessaires pour les extensions. Cependant, dans un réservoir commun, les unités modulaires sont reliées par la barre de cuivre.

   Le système de contrôle et de protection secondaire a la fonction de surveillance de la tension de valeur et du courant pour protéger l'unité principale du cycle SF6 contre la défaillance du système. Pendant ce temps, il prend également en charge l'automatisation, la télécommande, l'acquisition de données et l'accès au système SCADA. De plus, l'unité principale du cycle SF6 fournit également une alimentation auxiliaire pour garantir le fonctionnement normal du contrôle et la transmission du signal.

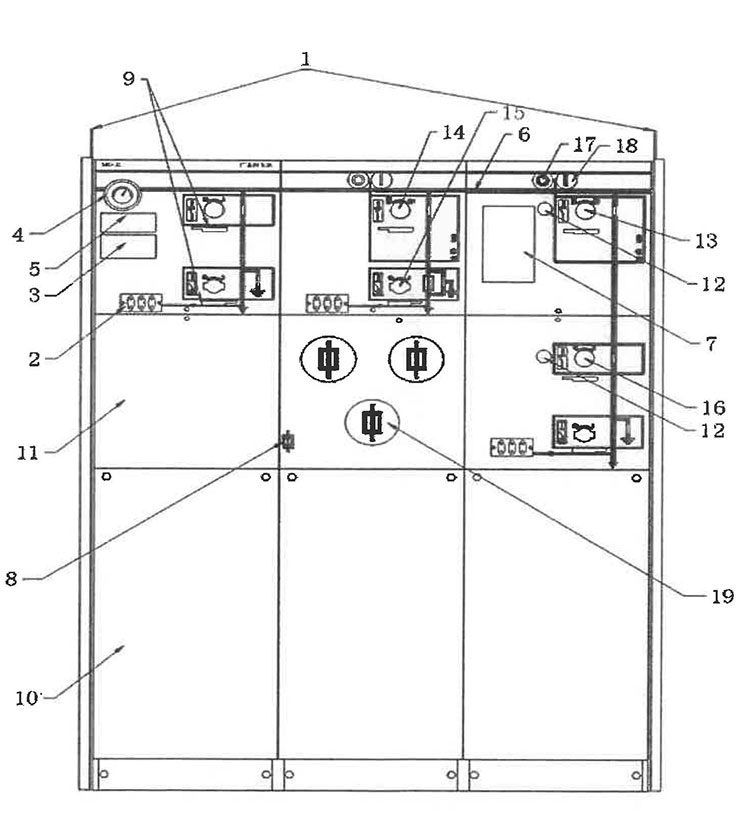

2.1 SF6 Isulaté de gaz Swearchgear S Tructure D iagram:

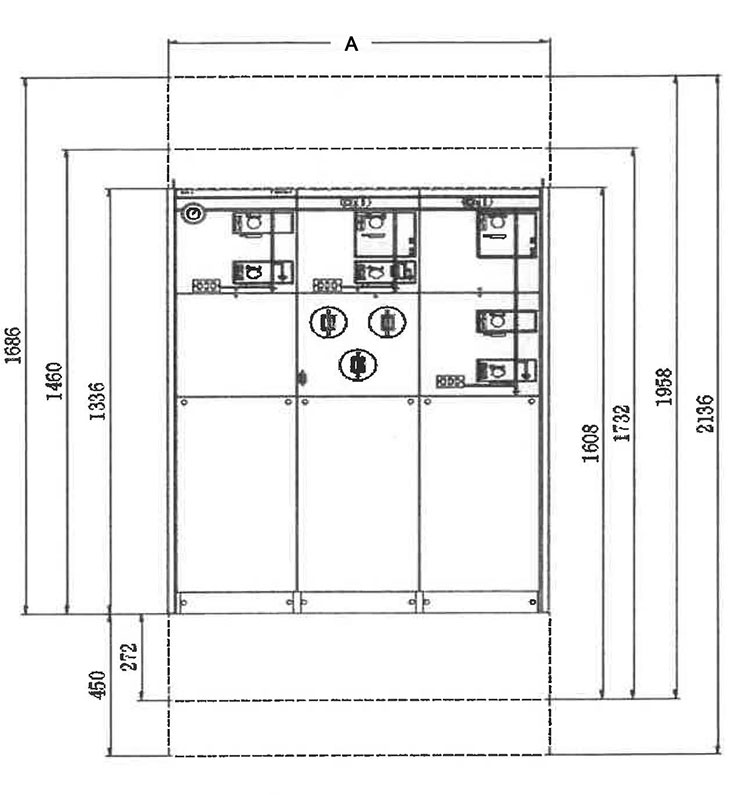

2.2 Dimensions extérieures d'une unité principale de l'anneau SF6:

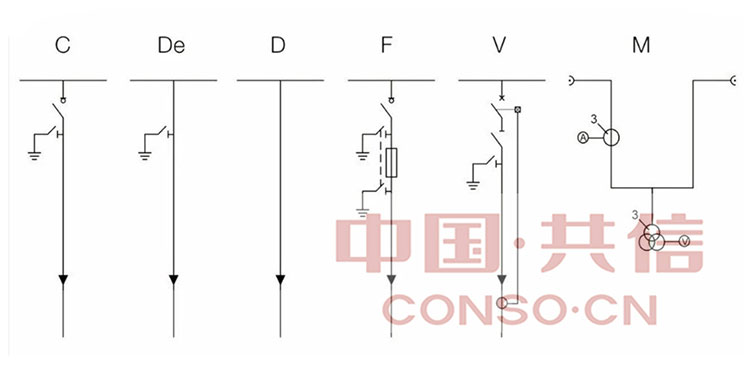

2.3 STANDARD S OLUTION ET EXLENCE M Odules:

3.PARAMETER DE PARDIR SIGNIFICATION SF6
