Transformateur de puissance triphasé 240v à 100v 75kva

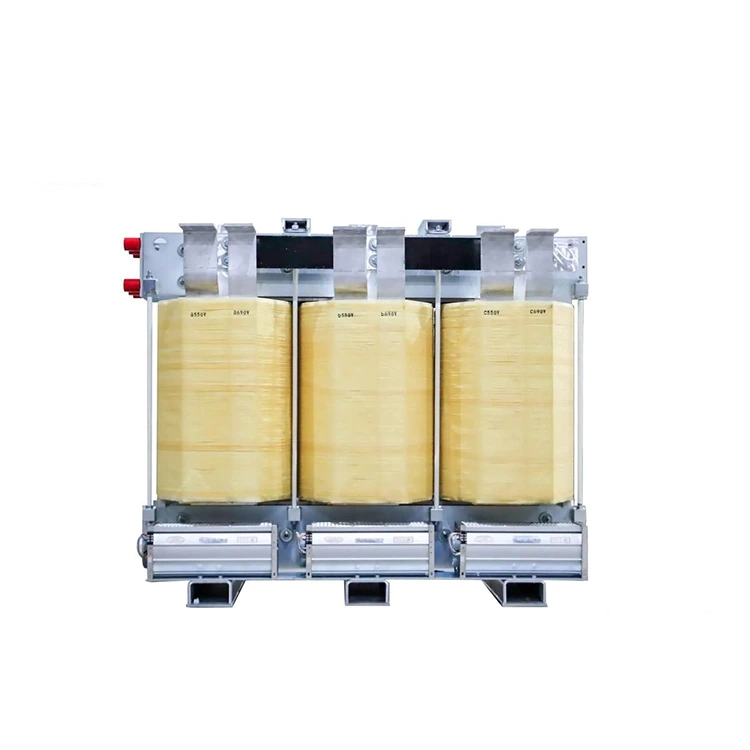

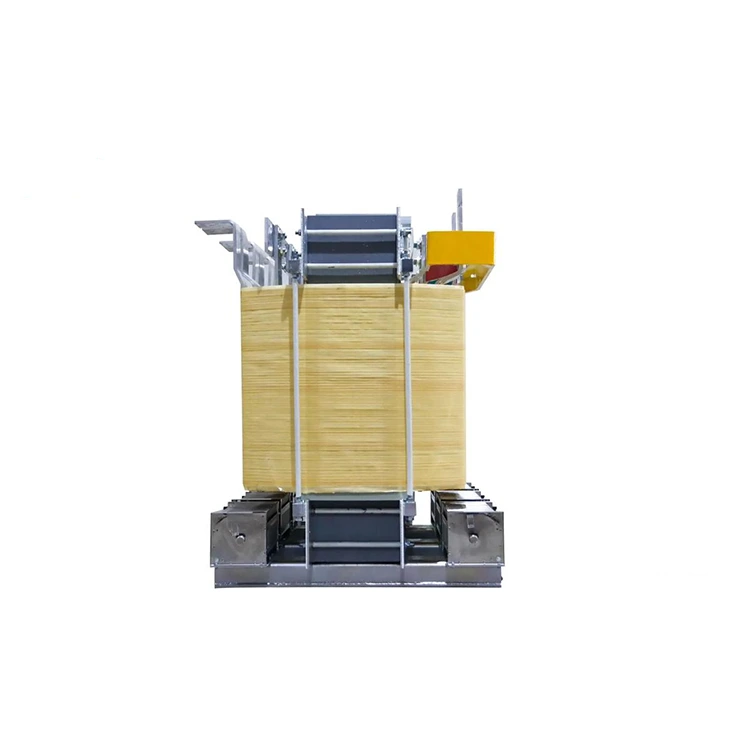

Conso Electrical Science and Technology Co., Ltd est un fabricant expérimenté pour produire des transformateurs de puissance triphasés de 240 V à 100 V 75 kva. La gamme de produits pouvant être couverts est large. Conso Electrical pourrait produire des transformateurs de type sec en résine coulée et des transformateurs immergés dans l'huile. La tension de fonctionnement peut s'étendre de la basse tension à 40,5 kV. Pendant ce temps, la conception peut être personnalisée en fonction des conditions de fonctionnement du client, garantissant un fonctionnement stable dans des environnements à haute température, humidité élevée et haute altitude.

envoyer une demande

Description du produit

Un transformateur de puissance triphasé de 240 V à 100 V 75 kva est conçu pour la conversion de puissance et l'isolation électrique dans les systèmes de distribution basse tension. Ses fonctions principales comprennent la transformation de tension, l'isolation électrique et la garantie d'une alimentation électrique stable. Le transformateur de puissance triphasé 240 V à 100 V 75 kva convient aux systèmes CA fonctionnant à 50 Hz ou 60 Hz avec une tension nominale allant jusqu'à 1 kV. Il présente une structure compacte, une sécurité opérationnelle élevée et des performances fiables à long terme.

Lors de la sélection d’un transformateur de puissance basse tension, les spécifications clés suivantes doivent être soigneusement évaluées :

1. Capacité nominale (kVA)

La valeur nominale du transformateur doit être déterminée en fonction de la demande de charge réelle et des caractéristiques du courant de démarrage. Il est généralement recommandé de prévoir une marge de capacité de 10 à 20 % pour garantir un fonctionnement fiable.

2. Tension nominale

Les tensions primaires et secondaires ainsi que les tolérances de tension admissibles doivent être clairement définies. Les exigences relatives aux plages de prises ou aux tensions de sortie multiples doivent également être prises en compte.

3. Configuration des phases et type de connexion

La sélection doit être faite entre des conceptions monophasées et triphasées en fonction de l'application. Le groupe de vecteurs approprié, tel que Yyn0, Dyn11 ou Dd0, doit être spécifié en fonction de la configuration système requise.

4. Classe d'isolation et élévation de température

Les classes d'isolation courantes incluent la classe F et la classe H. Le système d'isolation sélectionné doit être adapté à la température ambiante et aux conditions de fonctionnement du site d'installation.

5. Méthode de refroidissement

Le refroidissement naturel par air est généralement utilisé pour les applications standard, tandis que le refroidissement par air forcé peut être nécessaire pour les transformateurs de puissance basse tension de plus grande capacité ou les installations avec une ventilation limitée.

6. Exigences d'installation et de protection

Les conditions d'installation doivent être définies, telles qu'une installation montée sur panneau ou autonome. Le degré de protection requis, par exemple IP20, IP23 ou IP31, doit être sélectionné en fonction de l'environnement d'exploitation.

7. Normes et certifications

Le transformateur de puissance basse tension doit être conforme aux normes pertinentes telles que CEI et GB. Pour les projets d’exportation, des certifications supplémentaires telles que CE ou GOST/EAC peuvent être requises.

Paramètre du produit :

Capacité nominale		75 kVA
Tension primaire		400V/ 415V/ 480V/ 690V
Tension secondaire		400 V/230 V ; 380 V/220 V
Fréquence nominale		50 Hz ou 60 Hz
Numéro de phase		Triphasé ou monophasé
Groupe vectoriel		Y/Y、Δ/Y、Y/Δ
Aucune perte de charge		200 OMC à 300 W
Perte de charge		1 200 Wo à 1 500 W
Classe d'isolation	Type sec	Classe F (150 ℃), classe H (180 ℃ )
	Immergé dans l'huile	Classe A (105 ℃ )
Méthode de refroidissement		AN/AF (type sec); ONAN (immergé dans l'huile)
Max. Température de fonctionnement		+40℃
Min. Température de fonctionnement		-25 ℃, -40 ℃ ou -60 ℃
