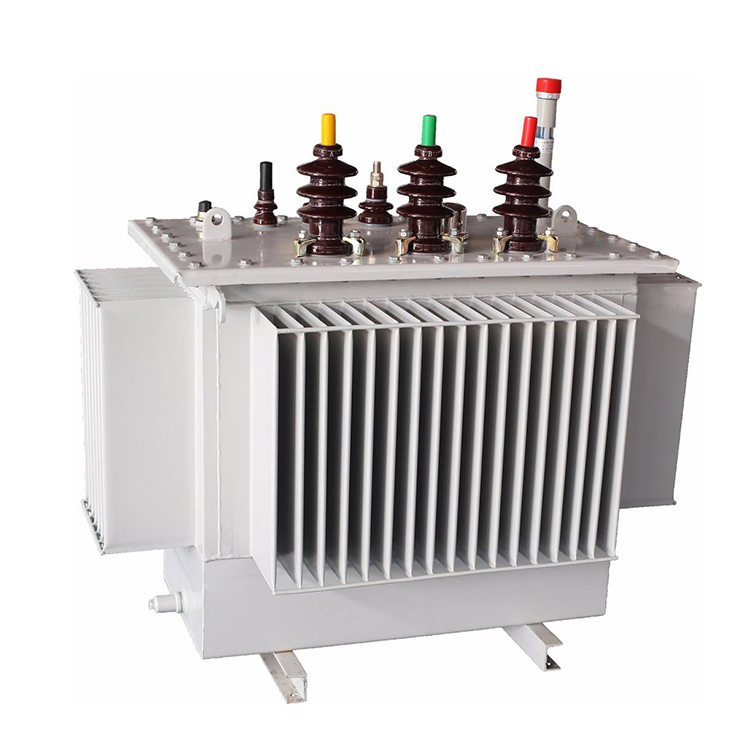

Caractéristiques de performance du transformateur de distribution d'énergie triphasé 100kVA :

un. Pour les transformateurs immergés dans l'huile, outre ceux de faible capacité, l'enroulement basse tension utilise généralement une structure cylindrique enroulée avec une feuille de cuivre, tandis que l'enroulement haute tension utilise une structure cylindrique multicouche. Cette configuration d'enroulement équilibrée garantit une fuite minimale, une résistance mécanique élevée et une forte résistance aux courts-circuits.

b. Le noyau et les enroulements sont sécurisés par des mesures de fixation. Les éléments de fixation, tels que les cordons haute et basse tension, sont équipés d'écrous anti-desserrage autobloquants. Le transformateur utilise une conception résistante aux chocs pour résister au transport.

c. Les bobines et le noyau sont séchés sous vide et l'huile du transformateur est traitée à l'aide de techniques de filtration et de remplissage sous vide pour minimiser la teneur en humidité à l'intérieur du transformateur.

d. Le réservoir d'huile intègre des ailettes ondulées, lui conférant une fonction respiratoire pour compenser les changements de volume d'huile dus aux fluctuations de température. Par conséquent, ce produit élimine le besoin d'un conservateur d'huile, réduisant ainsi la hauteur totale du transformateur.

e. En remplaçant le conservateur d'huile par des ailettes ondulées, l'huile du transformateur est efficacement isolée de l'environnement extérieur. Cela empêche la pénétration d’oxygène et d’humidité, préservant ainsi les performances d’isolation.

F. Grâce à ces cinq facteurs de performance clés, les transformateurs immergés dans l'huile sont conçus pour fonctionner sans nécessiter de remplacement d'huile pendant le fonctionnement normal. Cela réduit considérablement les coûts de maintenance tout en prolongeant la durée de vie du transformateur.

Spécifications techniques du transformateur de distribution d'énergie triphasé 100kVA :

Détail du transformateur de distribution d'énergie triphasé CONSO·CN 100kVA :

Rempli d'huile

Huile vidée

Alliage amorphe

Noyau de fer laminé

Atelier de transformateur de distribution d'énergie triphasé CONSO·CN 100kVA :

À propos du service personnalisé pour produire le transformateur de distribution d'énergie triphasé 100 kVA :

Nous concevrons des transformateurs de distribution d'énergie triphasés de 100 kVA conformément au document d'exigences techniques des clients. Les spécifications techniques qu'il est essentiel de confirmer avant la production sont les suivantes :

1. L'efficacité du transformateur de distribution d'énergie triphasé de 100 kVA ;

2. Le rapport de tension du transformateur de distribution d'énergie triphasé de 100 kVA ;

3. L'augmentation de la température du transformateur de distribution d'énergie triphasé de 100 kVA ;

4. La fréquence nominale du transformateur de distribution d'énergie triphasé de 100 kVA ;

5. Le type d'isolation du transformateur de distribution d'énergie triphasé 100 kVA.

Centre de test de transformateur de distribution d'énergie triphasé 100 kVA :

Équipement de production de transformateur de distribution d'énergie triphasé 100 kVA :

Transformateur de distribution d'énergie triphasé CONSO·CN 100 kVA prêt à être expédié :

Méthode du paquet :
